PHASE-32-WB-NP

توضیحات کوتاه

  • گین قدرت‌مند 32dBi: بسته به باند فرکانسی انتخابی افزایش تا 33.4 دیبی،پوشش مسافت تا 30 کیلومتر.
  • طیف فوق گسترده: باند عریض فرکانسی 4.5 تا 6.4 گیگاهرتز برای فرار از محیط‌های پرنویز.
  • ایزولاسیون بی‌رقیب: نسبت Front to Back Ratio بیشتر و برابر 40dB برای حذف حداکثری نویز.
  • طراحی دیش: قطر 89 سانتی‌متر از نوع Punched Dish با وزن 5 کیلوگرم.
  • مقاومت در برابر باد: پایداری ساختاری در برابر سرعت باد تا 250 کیلومتر برساعت.
  • پوشش حفاظتی: پایه با فناوری Geomet (ضد خوردگی) و بدنه مقاوم در برابر اشئه UV
  • نصب و تنظیم: مجهز به پایه Easy Mount با تنظیم زاویه ±15 درجه.
  • کانکتور: 2x RP-Female N-type، سازگار با رادیوهای Mimosa و Mikrotik.

جهت استعلام قیمت و دریافت اطلاعات فنی محصولات فراموج، لطفاً از طریق راه‌های ارتباطی با ما در تماس باشید.همکاران ما در واحد فروش آماده پاسخ‌گویی و ارائه مشاوره تخصصی به شما هستند.

خدمات پس از فروش

خدمات پس از فروش

گارانتی 18 ماهه

کیفیت ساخت و مواد اولیه

warranty

گارانتی 18 ماهه

نصب آسان

نصب آسان

آنتن وایرلس Phase-32-WB-NP جهش کوانتومی در دنیای لینک‌های وایرلسPTP با گین 32dBi و باندی عریض، این آنتن محصولی است که نه تنها انتظارات را برآورده می‌کند، بلکه فراتر از آن‌ها می‌رود. این محصول برای متخصصانی طراحی شده که به دنبال ساخت لینک‌های نقطه‌به‌نقطه (PTP) با ثبات و سرعت بالا در فواصل نسبتاً طولانی هستند.

این مدل با گین قدرتمند 32dBi که در فرکانس‌های بالاتر به 33.4dBi نیز می‌رسد، توانایی برقراری ارتباط در مسافت‌هایی در حدود 30 کیلومتر را داراست. مزیت رقابتی اصلی این آنتن، در پوشش فرکانسی فوق گسترده‌ی 4.5 تا 6.4 گیگاهرتز باند عریض آن نهفته است که انعطافی بی‌سابقه را در مدیریت طیف فرکانسی به ارمغان می‌آورد.

معماری RF و عملکرد فرکانسی

بنیان Phase-32-WB-NP بر مهندسی دقیق و تمرکز بر پاک‌سازی سیگنال بنا نهاده شده است:

  • کاهش نویز در سطح جهانی :مهندسی فیدر (Waveguide) و کل مجموعه با وسواس بالا انجام شده که نتیجه آن دستیابی به مشخصات فنی درخشانی مانند نسبت Front to Back Ratio فراتر از 40dB است. این مقدار F/B Ratio، نویزهای ناخواسته را به صورت رقابت‌ناپذیری حذف کرده و بالاترین کیفیت سیگنال (SNR) را تضمین می‌کند.
  • انعطاف‌پذیری باند عریض: پشتیبانی از طیف فرکانسی وسیع 4.5 تا  6.4 گیگاهرتز به مدیران شبکه اجازه می‌دهد تا از شلوغ‌ترین باندها فاصله گرفته و بهترین و آزادترین کانال را برای ارتباطی بی‌وقفه انتخاب کنند.
  • هم‌نشینی با تجهیزات RF: کانکتورهای استاندارد  2x RP-Female N-type در کنار گستردگی فرکانسی، سازگاری آسان و مطمئن با مجموعه‌ای از رادیوهای حرفه‌ای موجود در بازار، شامل میموسا (Mimosa)، میکروتیک (MikroTik)  و لیگوویو (LigoWave) را تضمین می‌کند.

مهندسی ساختاری و دوام بلندمدت

طراحی Phase-32-WB-NP با هدف عملکرد بی‌نقص در سخت‌ترین شرایط و کاهش TCO (هزینه کل مالکیت) انجام شده است:

  • متریال ممتاز و وزن بهینه: بدنه آنتن از ترکیب هوشمندانه آلیاژ آلومینیوم سبک‌وزن و پلیمر مقاوم در برابر اشعه فرابنفش (UV-Resistant) ساخته شده است. این ساختار، ضمن حفظ وزن مناسب دستگاه (تنها 8.5 کیلوگرم)، سپری نفوذناپذیر در برابر عوامل جوی ایجاد می‌کند.
  • پوشش محافظتی ژئومت (Geomet): پایه و اتصالات حیاتی آنتن با این پوشش ویژه محافظت می‌شوند که مقاومت فوق‌العاده‌ای در برابر خوردگی و زنگ‌زدگی، حتی در محیط‌های مرطوب و صنعتی، ایجاد کرده و عمر مفید آنتن را افزایش می‌دهد.

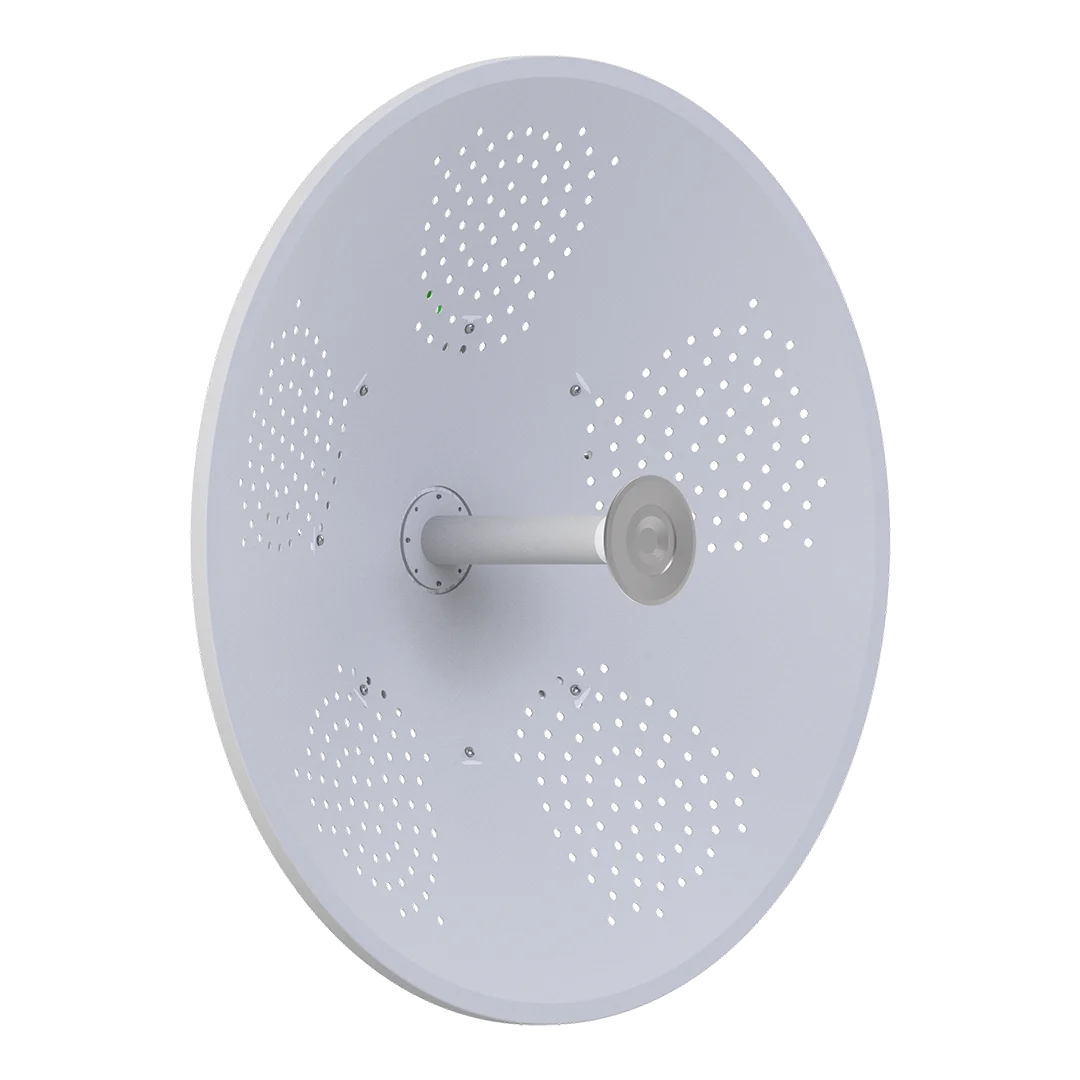

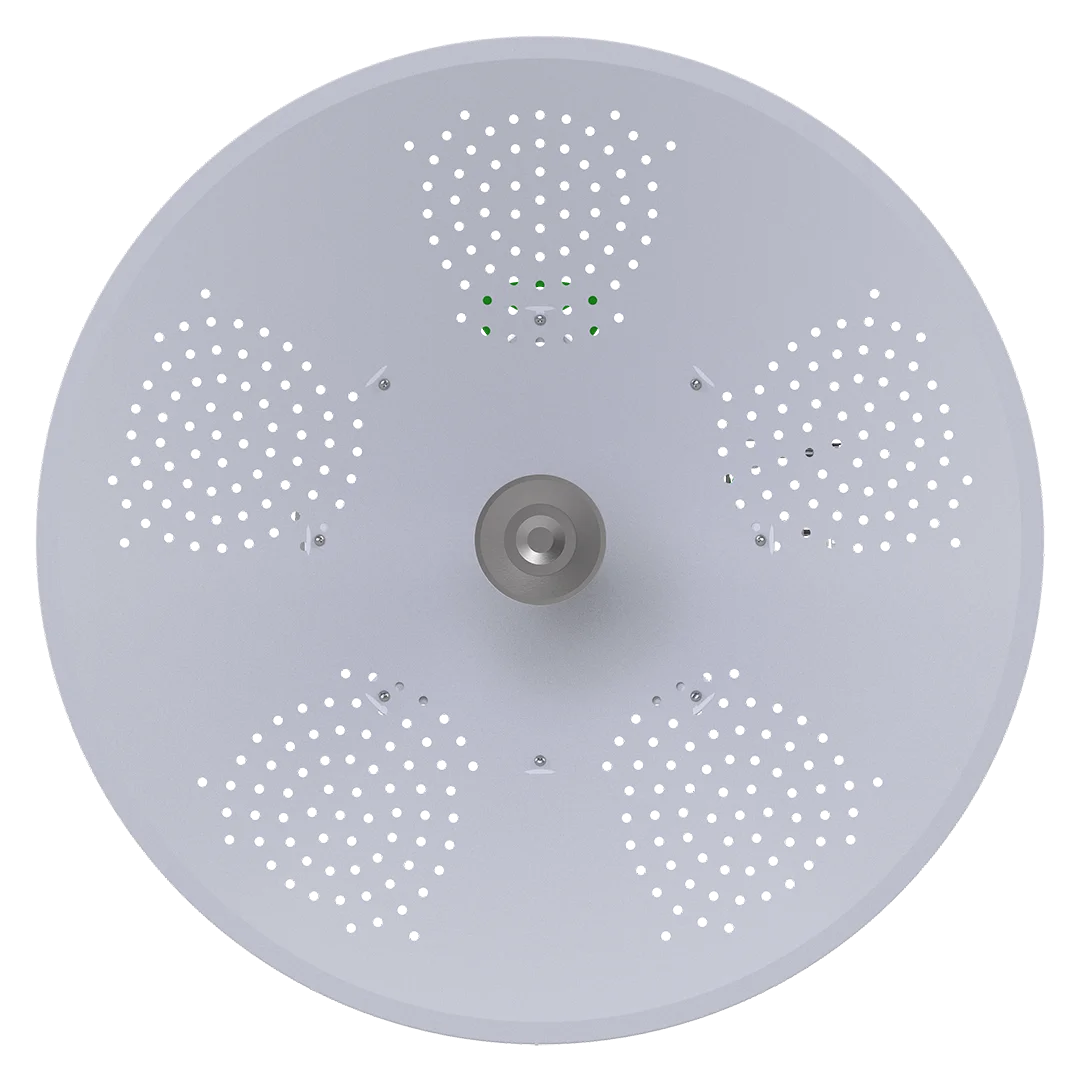

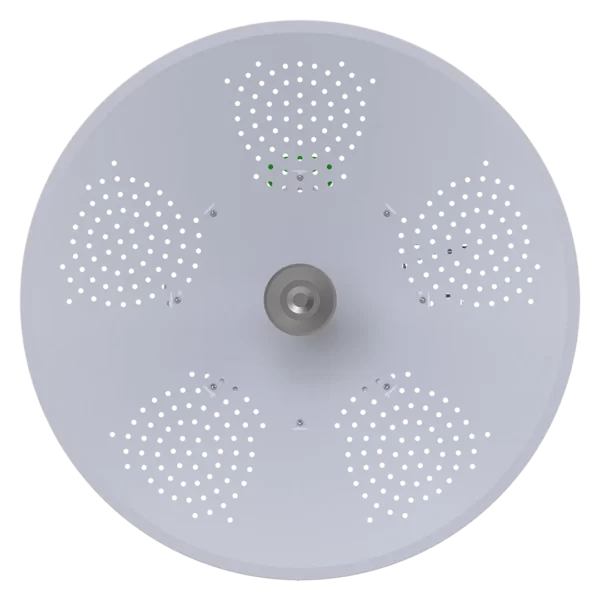

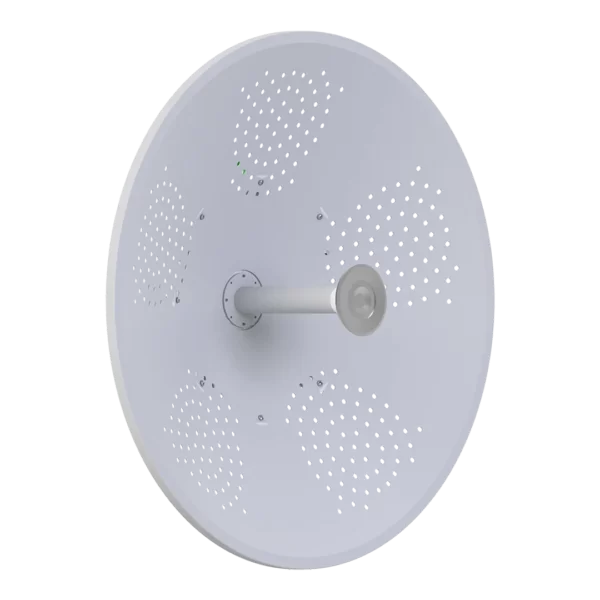

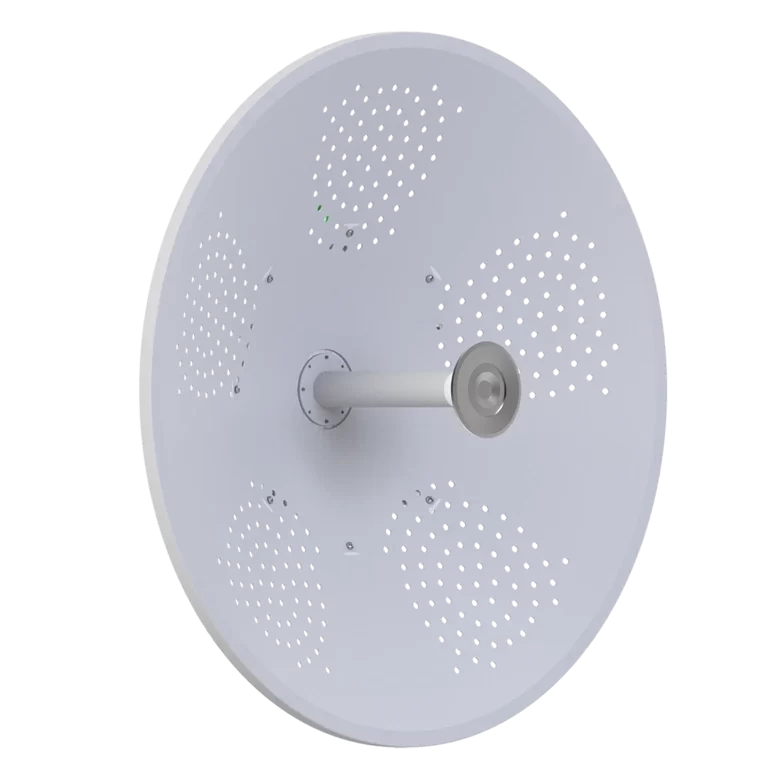

  • پایداری آیرودینامیکی: دیش Phase-32-WB-NP با قطر مفید 89 سانتی‌متری این مدل از نوع بشقابی نیمه مشبک (Semi Punched Dish) است. این طراحی به تمرکز دقیق سیگنال کمک کرده و در عین حال، با ساختار آیرودینامیکی خود، در برابر طوفان‌هایی با سرعت 200  تا 250  کیلومتر بر ساعت نیز استوار باقی می‌ماند و تنظیمات دقیق اولیه لینک را حفظ می‌نماید.

نصب و تیونینگ دقیق

فرآیند نصب و تیونینگ این آنتن به سادگی و دقت یک ابزار حرفه‌ای انجام می‌گیرد:

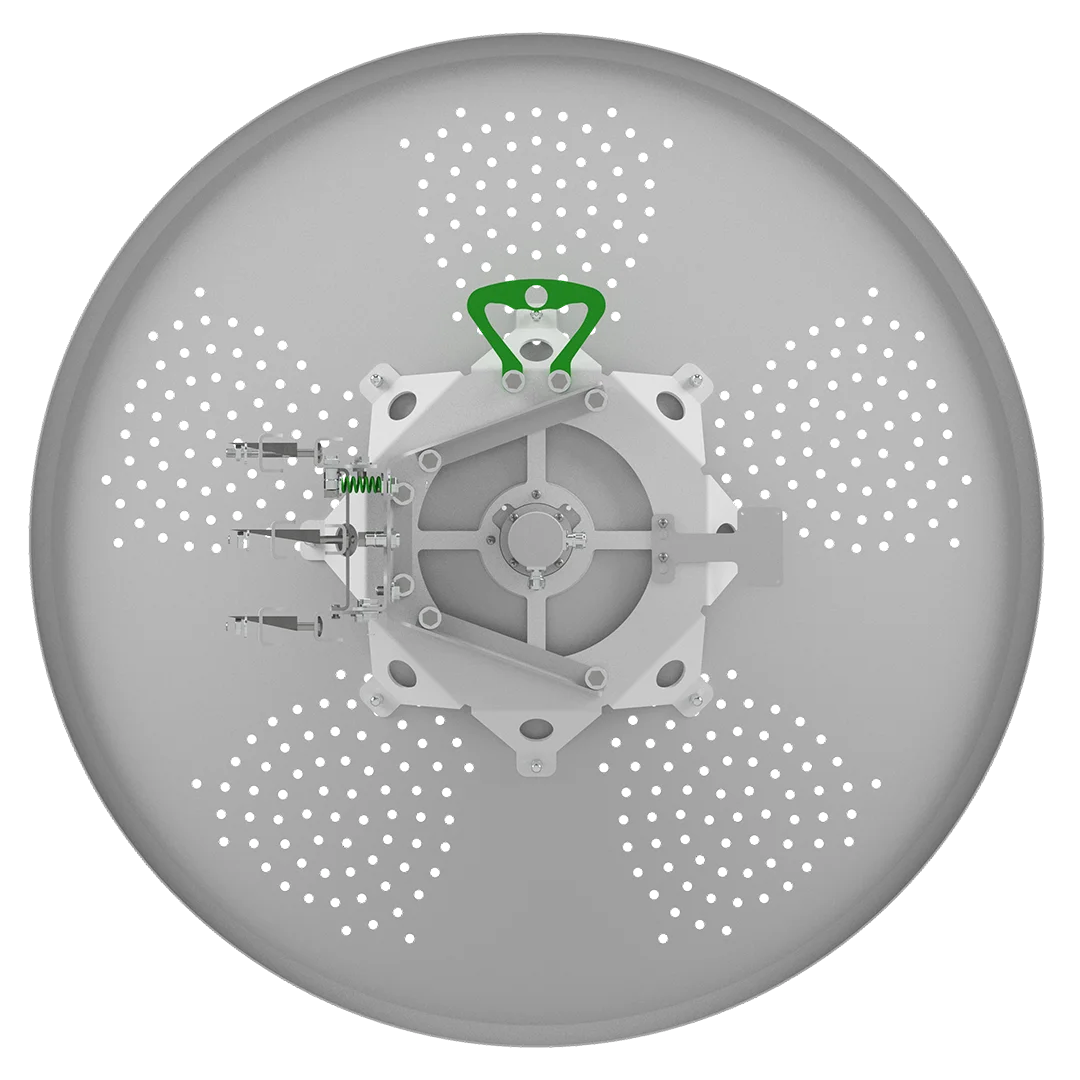

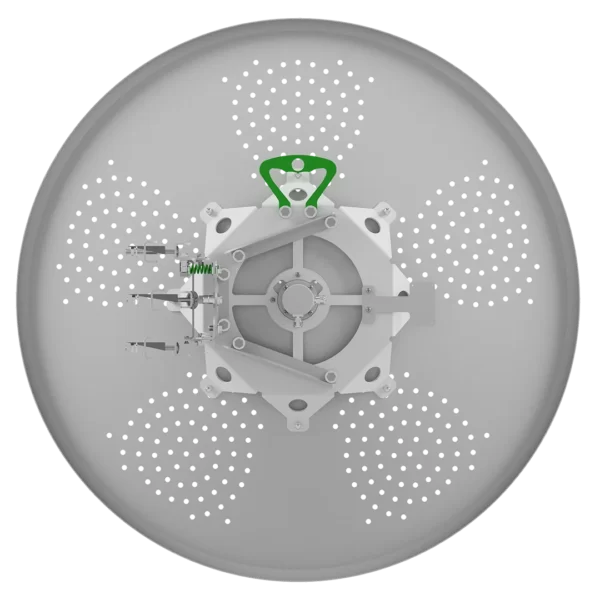

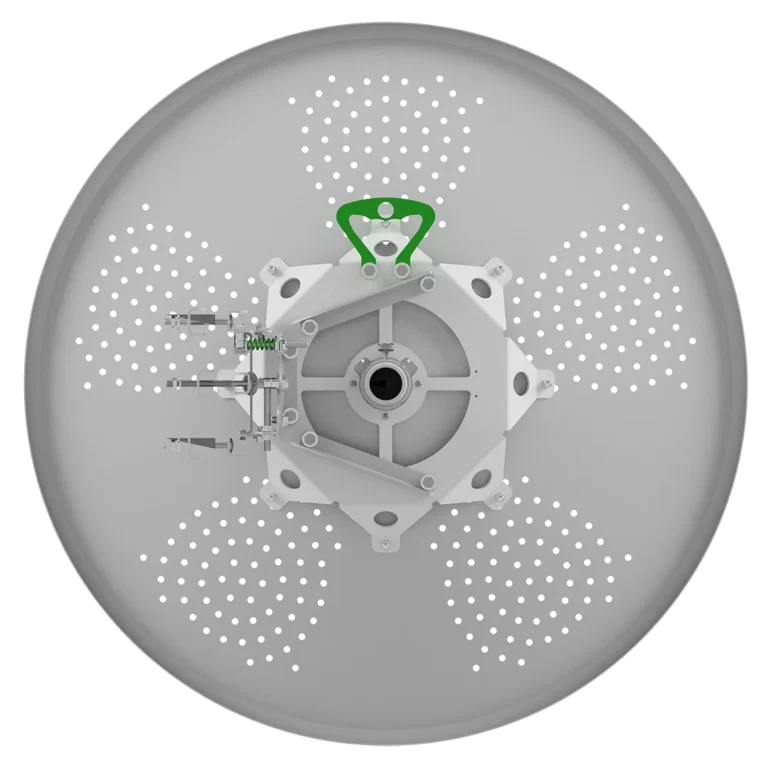

  • پایه آسان نصب: پایه Easy Mount فراموج، فرآیند نصب را به تجربه‌ای سریع، ساده و بی‌دردسر تبدیل می‌کند.

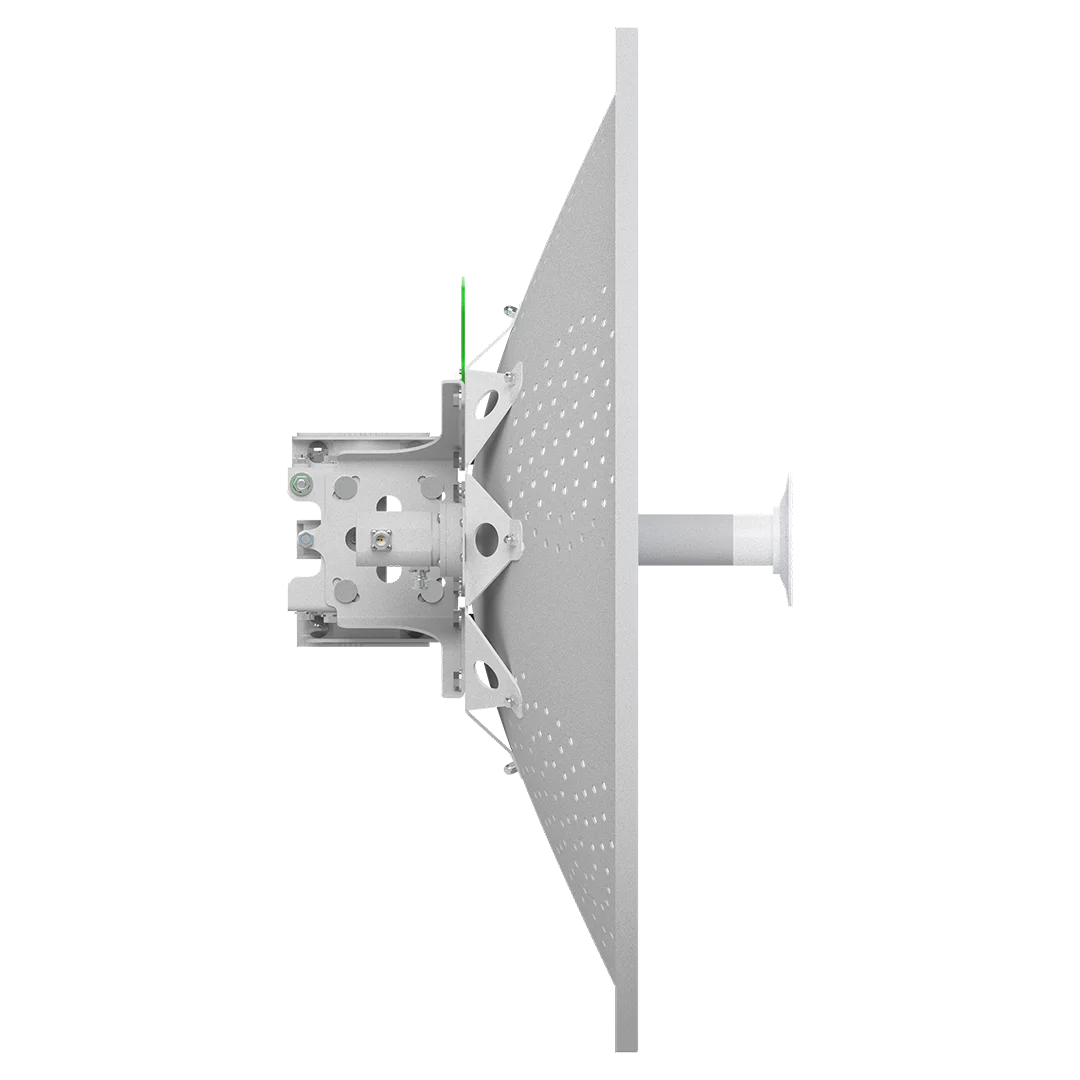

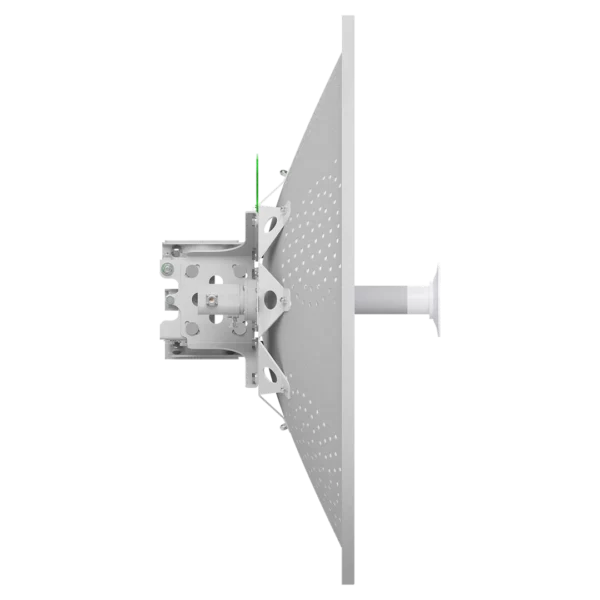

  • تنظیم زاویه دقیق: مکانیزم تنظیم زاویه تا 15± درجه، امکان تیونینگ دقیق و حصول بالاترین کارایی ممکن از لینک را فراهم می‌سازد.
  • نصب تا تیون در 3 دقیقه: با بهره برداری از مکانیزم نوین در پایه‌های آسان نصب پایه آنتن را در کمترین زمان ممکن (3 دقیقه) نصب و فرآیند فاین تیونینگ (Fine Tuning) رو شروع کنید.

آنتن Phase-32-WB-NP، راهکار برتر برای چالش‌های فردا

این محصول فراتر از مجموعه‌ای از قطعات است؛ این آنتن تضمین‌کننده‌ی یکپارچگی و پایداری شبکه در مواجهه با چالش‌های آتی طیف فرکانسی است. گین قدرتمند 32dBi  در کنار پوشش باند عریض 4.5 تا 6.4  گیگاهرتز، به مدیران شبکه آزادی عمل و توان عملیاتی مورد نیاز برای لینک‌های با برد 30 کیلومتر را می‌دهد. علاوه بر این، ایزولاسیون داخلی قوی و دستیابی به نسبت Front to Back Ratio بزرگتر برابر 40dB، سیگنال اصلی را در برابر تداخلات ناخواسته به شکل مؤثری محافظت می‌کند.

با در نظر گرفتن مقاومت 250 کیلومتر بر ساعت در برابر باد و پوشش محافظتی Geomet، این محصول یک سرمایه‌گذاری بلندمدت برای تضمین حداکثر Uptime و کاهش OPEX در زیرساخت‌های ارتباطی حیاتی شما محسوب می‌شود. آنتن Phase-32-WB-NP یک راه‌حل جامع، مهندسی‌شده و قابل اعتماد برای کسانی است که به دنبال بهترین عملکرد در لینک‌های PTP هستند. برای دریافت اطلاعات فنی تکمیلی و دیتاشیت محصول، لطفاً با واحد فنی و مهندسی شرکت فراموج در ارتباط باشید.در صورتی که تمایل به سفارش این محصول دارید کافیست به فروشگاه تخصصی کالاهای شبکه، آر اف کالا مراجعه کنید.

Product Model

PHASE-32-WB-NP

Antenna Type

Parabolic Solid Dish Antenna

Frequency Range

GHz 4.5-6.4

Impedance

50 Ω

Polarization

Vertical and Horizontal

Antenna Gain

32dBi

Weight

net: 8.5 kg

Connector Type

2x RP – Female Ntype

Max/Min Gain

in 6400Mhz(33.4dBi) & 4500Mhz(30.3dBi)

Front to Back Ratio

≥ 40dB

S.W.R in Bandwidth

≤ 1.4:1 (Typ)

Single Unit Dimension (mm)

508*890*890

Operating Temperature

-40°C to +80°C

Wind Resistance

200/250 km/h

H/E Plane Beamwidth

3.6° in 5.5 GHz

Materials

Aluminium alloy and UV Resistant polymer

Mechanical Pan/Tilt

±15°

F/D Ratio

0.36

ETSI Specification

EN 302 326 DN2-DN5

Mounting Kit Style

Easy Mount Kit
