یکی از اصلی‌ترین ویژگی‌ها و مشخصات فنی برای آنتن های وایرلس خاصیت پلاریزاسون یا قطبیت است. درک و بهینه‌سازی پلاریزاسیون برای افزایش کارایی ارتباط، کاهش تداخل و بهبود کیفیت سیگنال در سیستم‌های مخابراتی بسیار کلیدی است. این خاصیت عمدتا در امواج مختلف مورد بررسی قرار داده می‌شود. در این مقاله قصد داریم به زبان ساده پلاریزاسیون را توضیح دهیم و به اهمیت آن در آنتن های وایرلس و به طور کلی ارتباطات مخابراتی بپردازیم.
پلاریزاسیون چیست؟
پلاریزاسیون polarization یا قطبش یا قطبیت، ویژگی یک موج الکترومغناطیسی است که جهت و اندازه نسبی بردار میدان الکتریکی متغیر با زمان را نشان می‌دهد. قبول دارم که مفهوم پیچیده و سختی است! اما به طور خلاصه و ساده می‌توان گفت جهت‌گیری نوسان موج را پلاریزاسیون می‌گویند. این ویژگی یک ساختار هندسی تولید می‌کند که می‌تواند دایره‌ای، بیضی یا خطی باشد.
اجازه دهید یک موضوع فیزیکی را مطرح کنیم. امواج به دو نوع کلی تقسیم‌بندی می‌شود. موج عرضی و موج طولی. موج عرضی موجی است که جهت نوسان آن عمود بر جهت انتشار است. برعکس، اگر جهت نوسان موج هم جهت با جهت انتشار باشد، موج را طولی می‌نامند. صوت و امواج زلزله، طولی هستند. اما امواج الکترومغناطیس (مثل نور) موج عرضی به شمار می‌آیند.
به طور کلی یک موج الکترومغناطیسی، مانند موج رادیویی که در ارتباطات ماهواره‌ای استفاده می‌شود، شامل یک میدان الکتریکی و یک میدان مغناطیسی است که عمود بر یکدیگر و جهت انتشار در نوسان هستند. جهت میدان الکتریکی در این آرایش همان چیزی است که قطبیت را مشخص می‌کند.
انواع پلاریزاسیون
پلاریزاسیون امواج دارای دو سه نوع اصلی است:
پلاریزاسیون خطی:
در حالت خطی قطبش ، میدان‌های الکتریکی و مغناطیسی موج در یک جهت خطی نوسان می‌کنند. این نوع بیشتر به قطبش های عمودی و افقی تقسیم می‌شود که در آن میدان الکتریکی به ترتیب در جهت انتشار به صورت عمودی یا افقی در یک راستا قرار می‌گیرد. چنین پلاریزاسیونی عمدتا در لینک‌های مخابراتی ثابت که جهت آنتن های فرستنده و گیرنده به خوبی تعریف شده و کنترل می‌شود، استفاده می‌شود. قطبش خطی رایج‌ترین نوع این پارامتر است.
قطبش عمودی به نوسان میدان الکتریکی آنتن در صفحه عمودی اشاره دارد، در حالی که قطبش افقی به نوسان در صفحه افقی اشاره دارد.
قطبش دایره‌ای:

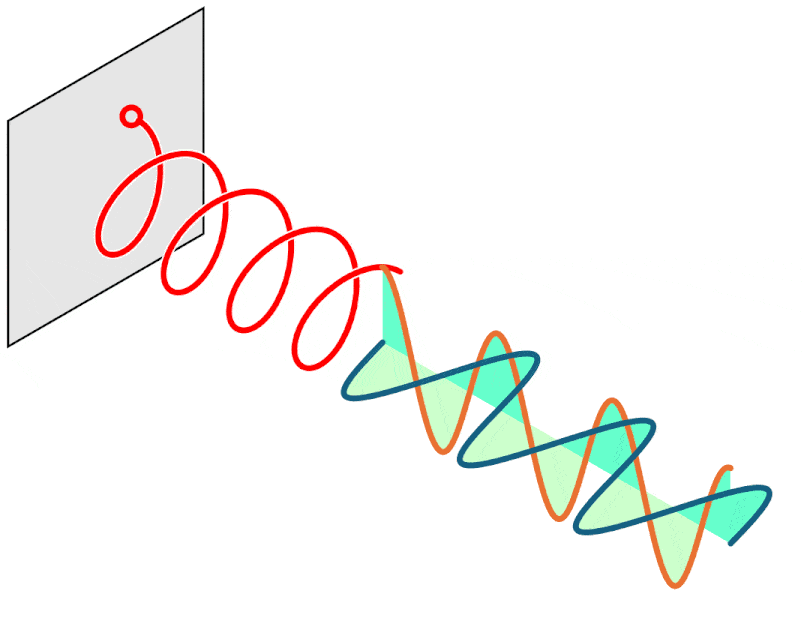

در این نوع پلاریزاسیون، میدان‌های الکتریکی و مغناطیسی موج به صورت دایره‌ای در فرکانس سیگنال می‌چرخد و در حین حرکت موج، یک الگوی مارپیچی ایجاد می‌کند. قطبش دایره‌ای به‌ویژه در سیستم‌های ماهواره‌ای سیار مفید است، زیرا حساسیت به جهت آنتن را تا حد بسیار زیادی کاهش می‌دهد.
پلاریزاسیون بیضوی:
نوع خاصی از قطبش دایره‌ای است و در آن شکل هندسی ایجاد شده یک الگوی بیضی‌شکل دارد.
کاربرد پلاریزاسیون در آنتن های وایرلس
قطبش یک مفهوم اساسی در زمینه ارتباطات مخابراتی است که برای عملکرد و کارایی آنتن ها ضروری است. پلاریزاسیون به جهت‌گیری امواج الکترومغناطیسی ارسال یا دریافت شده توسط آنتن ها اشاره دارد که به طور چشمگیری بر عملکرد آن‌ها تأثیر می‌گذارد.
یکی از کاربردهای قطبیت در امواج الکترومغناطیس را در آنتن های رادیویی و وایرلس مشهود است. آنتن ها به قطبش حساس هستند و فقط سیگنال‌هایی را با قطبش خاصی دریافت یا ارسال می‌کنند. پس می توان گفت پلاریزاسیون جهت ارسال یا دریافت سیگنال از آنتن را تعیین می‌کنند.
آنتن ها سیگنال‌هایی با قطبش خاص را دریافت یا ارسال می‌کنند. پلاریزاسیون آنتن های RF باید با سیگنال ورودی مطابقت داشته باشد. در این صورت حداکثر سیگنال دریافت خواهد شد. قطبش به طور کلی ثابت است. اما برخی از موانع یا بازتاب‌هایی از اشیا می‌تواند در آن تغییرات کوچکی را ایجاد کند. در نظر داشته باشید قطبش دوخطی بیشترین کاربرد را دارد.
اهمیت پلاریزاسیون
اهمیت قطبش در آنتن های وایرلس و مخابراتی بسیار فراتر از یک جنبه فنی صرف است. قطبیت یک عامل محوری است که بر عملکرد، قابلیت اطمینان و کارایی سیستم‌های مخابراتی تأثیر می‌گذارد. در ادامه مهم‌ترین دلایل برای اهمیت پلاریزاسیون را شرح می‌دهیم:
استفاده از طیف فرکانس:
از تنوع قطبی می‌توان برای افزایش کارایی طیف فرکانس استفاده کرد. با استفاده از پلاریزاسیون های مختلف، دو کانال مجزا می‌توانند در یک باند فرکانسی همزیستی بهتری داشته باشند و به طور مؤثر ظرفیت را دو برابر کنند. این تکنیک (که به عنوان مالتی پلکسینگ پلاریزاسیون شناخته می‌شود) در دنیای امروزی که تقاضا برای پهنای باند روز به روز در حال افزایش است، بسیار مهم تلقی می‌شود و باعث افزایش کارایی و ظرفیت ارتباطات خواهد شد.
کاهش تداخل:
پلاریزاسیون به کاهش تداخل سیگنال ها کمک می‌کند در جاهایی که آنتن های زیادی وجود دارد و به طور طبیعی سیگنال های متعددی ارسال و دریافت می‌شود، استفاده از قطبش های متمایز می‌تواند خطر تداخل را به حداقل برساند، بنابراین شفافیت و یکپارچگی لینک‌های ارتباطی را حفظ می‌کند.
بهبود کیفیت و قابلیت اطمینان سیگنال با توجه به اثرات جوی و محیطی:
هوای جو زمین می‌تواند اثرات مختلفی بر سیگنال های مخابراتی داشته باشد. بسته به قطبیت سیگنال ها می‌توانند به طور متفاوتی تحت تأثیر شرایط جوی مانند باران، مه و … قرار گیرند. انتخاب قطبش مناسب می‌تواند تخریب سیگنال را ( که به دلیل اثرات جوی نامطلوب پدید می‌آید ) کاهش دهد.
ملاحظات طراحی سیستم:
سیستم‌های مخابراتی مختلف اغلب برای انواع خاصی از پلاریزاسیون بهینه می‌شوند. اطمینان از سازگاری آنتن‌ها با الزامات پلاریزاسیون این سیستم‌ها، برای عملکرد یکپارچه و ادغام در شبکه‌های ارتباطی جهانی حیاتی است.
تأثیر پلاریزاسیون در طراحی آنتن
طراحی آنتن با تمرکز بر قطبش ، یک جنبه پیچیده و حیاتی از فناوری ارتباطات مخابراتی است. این فرآیند مستلزم ملاحظات و چالش‌های پیچیده است که هر یک نقش حیاتی در تضمین عملکرد بهینه سیستم ایفا می‌کند. از طرفی نحوه نصب آنتن هم بر قطبش آن تأثیر می‌گذارد.
حال بهترین آنتن وایرلس ، آنتنی است که دوقطبی باشد. یک آنتن دوقطبی در صورت نصب افقی یا عمودی، قطبش های متفاوتی خواهد داشت. بنابراین، آنتن افقی هنگامی که در نزدیکی سقف نصب می‌شود عملکرد بهتری دارد، در حالی که آنتن عمودی زمانی که در نزدیکی دیوار جانبی نصب شود عملکرد بهتری دارد.
فقط به دو نکته توجه داشته باشید. قطبش امواج رادیویی می‌تواند در هنگام بازتاب اشیاء در محیط، مانند دیوارها و کف، تغییر کند. اگر قطبش آنتن RF با سیگنال ورودی مطابقت نداشته باشد، قدرت سیگنال به طرز قابل توجهی کاهش می‌یابد.
تنوع قطبی و مزایای آن
تنوع پلاریزاسیون در آنتن های مخابراتی به توانایی یک سیستم برای بهبود عملکرد ارتباط اشاره دارد. مزایای تنوع قطبی در یک آنتن به شرح زیر هستند:
سازگاری با تخریب سیگنال:
تنوع قطبش به یک سیستم ارتباطی اجازه می‌دهد تا بین قطبش های مختلف در پاسخ به تخریب سیگنال سوئیچ کند. به عنوان مثال، در شرایطی که قطبش خطی به دلیل شرایط جوی خاص آسیب می‌بیند، تغییر به قطبش دایره‌ای می‌تواند یکپارچگی پیوند ارتباطی را حفظ کند.
کاهش عدم تطابق قطبش:
در سناریوهایی که ممکن است در قطبی شدن آنتن های فرستنده و گیرنده (به دلیل ناهماهنگی یا حرکت) عدم تطابق وجود داشته باشد، تنوع قطبی سیستم را قادر می‌سازد تا در هر زمان معینی، مؤثرترین قطبش را برای ارتباط پیدا کند.
افزایش پهنای باند و توان عملیاتی داده:
با به کارگیری قطبش های متعدد، سیستم‌ها می‌توانند داده‌های بیشتری را در یک باند فرکانسی مشابه انتقال دهند.
تطبیق‌پذیری در محیط‌های متنوع:
تنوع قطبی انعطاف‌پذیری را برای عملکرد مؤثر در شرایط و کاربردهای مختلف محیطی، از محیط‌های شهری با بازتاب سیگنال های پیچیده گرفته تا مناطق دورافتاده با دید مستقیم، ارائه می‌دهد.
مدیریت تداخل:
با جابجایی بین قطبش‌ها، یک سیستم ماهواره‌ای می‌تواند از تداخل سایر منابع جلوگیری کرده یا آن را به حداقل برساند و کیفیت و قابلیت اطمینان پیوند ارتباطی را افزایش دهد.
سخن پایانی
به طور خلاصه، نقش پلاریزاسیون در آنتن های وایرلس یک عنصر حیاتی است که به طور قابل توجهی بر عملکرد و کارایی ارتباطات مخابراتی تأثیر می‌گذارد. در این مقاله به بررسی مفهوم پلاریزاسیون پرداختیم و در مورد انواع، کاربرد و تنوع آن توضیحاتی را ارائه دادیم. به طور کلی بهترین نوع پلاریزاسیون در آنتن های وایرلس نوع دوخطی آن است که در مجموعه فاز این ویژگی وجود دارد. در صفحه فروشگاه فراموج سازان می توانید ویژگی پلاریزاسیون آنتن های مختلف را مشاهده کنید.
سؤالات متداول
- پلاریزاسیون چیست؟ به طور خلاصه و ساده می‌توان گفت جهت‌گیری نوسان موج الکترومغناطیسی را پلاریزاسیون می‌گویند. این ویژگی یک ساختار هندسی تولید می‌کند که می‌تواند دایره‌ای، بیضی یا خطی باشد.
- دوخطی بودن پلاریزاسیون در آنتن های وایرلس چه مزایایی دارد؟ سازگاری با تخریب سیگنال، کاهش عدم تطابق قطبش، افزایش پهنای باند و توان عملیاتی داده و تطبیق‌پذیری در محیط‌های متنوع از جمله مهم‌ترین مزایای دوخطی بودن پلاریزاسیون در آنتن های وایرلس است.
